自動檢測設備定制廠家
自動檢測設備定制廠家
|
檢測要求： 1.工件一檢測要求： 1、檢測凸輪內側孔的輪廓邊，（目前凸輪檢測有三中規格）。 2、其余檢測零件漏裝、錯位； 2. 工件二檢測要求： 檢測活動盤內側輪廓邊。不同規格內弧形尺寸相差1-2mm
|

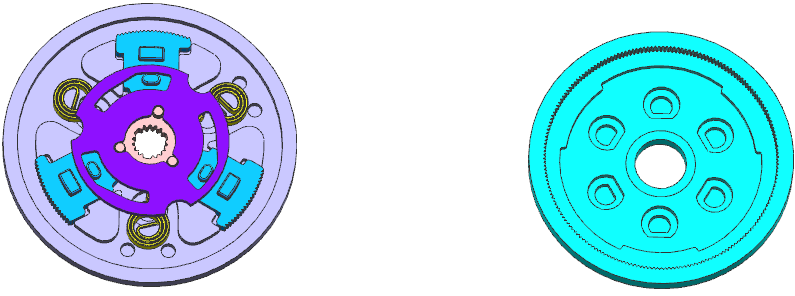

工件一 工件二

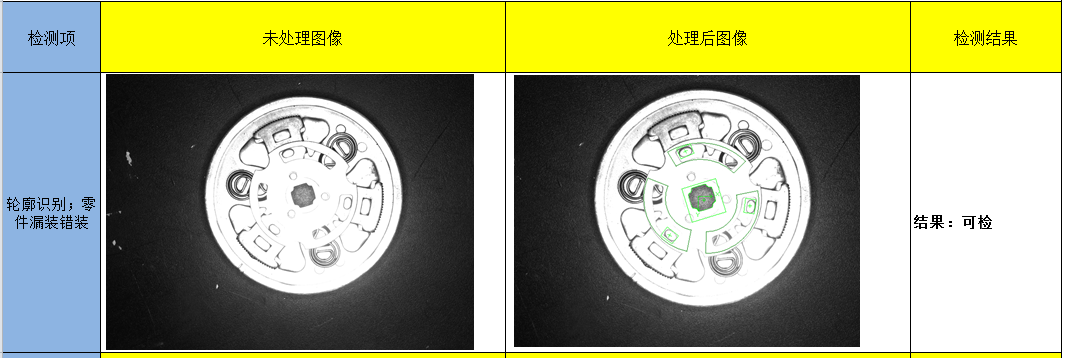

工件一檢測
通過圖案匹配來識別凸輪內輪廓邊。零件漏裝，限定搜索區域來判定零件是否錯裝

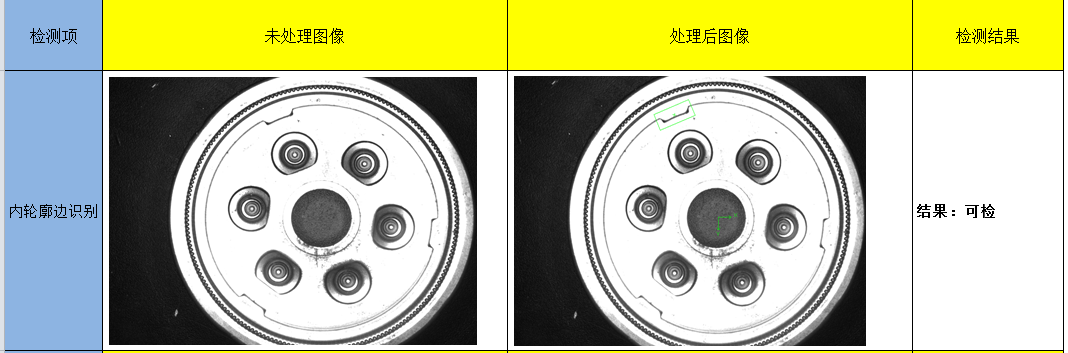

工件二檢測
通過圖案匹配和測量來識別內輪廓邊是否正確
?檢測方案
共1套視覺，同時檢測兩個工位
檢測配置：
相機：德國Basler千萬像素相機 鏡頭：高清鏡頭 光源 : 環光 。

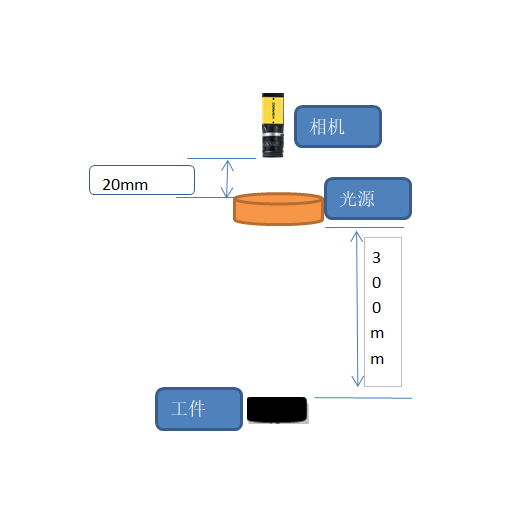

?相機安裝示意圖
|
|
|
||
|---|---|---|---|
|
1、視覺檢測需靜止，工件擺放需水平；
2、不同工件需編寫對應的程序，PLC可一鍵切換；
3、外界光、工裝夾具、工件表面灰塵會影響檢測結果，建議客戶對現場環境做好7S |
本文標簽： 自動化檢測 機器視覺檢測
